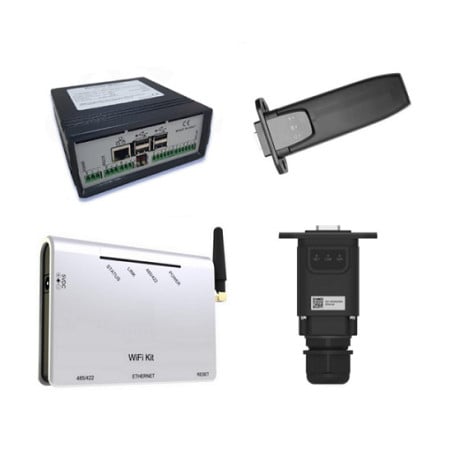

Wi-Fi-Kit EXT ZCS Azzurro ZSM-WIFI-EXT
ZSM-WIFI-EXT: externes WLAN-Modul mit Antenne für die Überwachung von ZCS Azzurro Wechselrichtern (einphasig Lite, Hybrid, dreiphasig). Verbindet den Wechselrichter kabellos mit dem Heimnetz.
Wird auf den RS232-Kommunikationsport gesteckt (externer Rundsteckverbinder) und vom Wechselrichter versorgt. Die externe Antenne sorgt für große Reichweite auch bei Abstand zum Router.
Vor der Bestellung prüfen: hat Ihr Wechselrichter einen USB-Slot, benötigen Sie das Modell ZSM-WIFI-USB.
Der ZSM-WIFI-EXT ist das externe WLAN-Monitoringmodul von ZCS Azzurro für Wechselrichter mit RS232-Port. Dank der externen Antenne hält er die Verbindung zum Heimnetz auch dann, wenn der Wechselrichter ein paar Räume vom Router entfernt hängt, und überträgt Ertrag, Verbrauch und Alarme kostenlos an App und Portal von ZCS.
EXT oder USB? Der Anschluss entscheidet über das Modell
Die häufigste Retourenursache in dieser Reihe ist die falsche mechanische Variante. Die EXT-Version wird auf den RS232-Port gesteckt, den runden Steckverbinder an der Unterseite des Wechselrichters; die USB-Version in den USB-Slot. Die beiden Formate sind nicht austauschbar: Prüfen Sie Ihren Wechselrichter vor der Bestellung.
| RS232-Port + WLAN-Verbindung | ZSM-WIFI-EXT (dieses Produkt) |
| USB-Port + WLAN-Verbindung | ZSM-WIFI-USB |
| RS232-Port + Netzwerkkabel | ZSM-ETH-EXT |
| USB-Port + Netzwerkkabel | ZSM-ETH-USB |
| Kein Internet vor Ort | ZSM-4G-USB (SIM inklusive) |
| Anlage mit 2 oder mehr Wechselrichtern | ZSM-DATALOG-04 |
Technische Daten ZSM-WIFI-EXT
| Artikelnummer | ZSM-WIFI-EXT |
| Typ | WLAN-Monitoringkarte zur externen Montage |
| Schnittstelle zum Wechselrichter | RS232-Port (dedizierter externer Steckverbinder) |
| Internetverbindung | WLAN 2,4 GHz zum Heimrouter |
| Antenne | Extern, für große Reichweite |
| Anschließbare Wechselrichter | 1 |
| Stromversorgung | Intern, direkt vom Wechselrichter |
| Kompatibilität | Azzurro Wechselrichter einphasig Lite, Hybrid und dreiphasig mit RS232-Port |
| Konfiguration | Eigene Webseite des Adapters oder ZCS Azzurro App |
| Monitoring | ZCS Azzurro App (iOS/Android) und Webportal, ohne Gebühr |
So klappt die WLAN-Einrichtung beim ersten Versuch
Die Konfiguration dauert nur wenige Minuten, doch drei Details lassen die meisten Erstinstallationen scheitern. Erstens: Das Modul arbeitet im 2,4-GHz-Band, ein 5-GHz-Netz wird also gar nicht gefunden. Sendet der Router beide Bänder unter demselben Namen, sollte eine eigene 2,4-GHz-SSID angelegt oder das 5-GHz-Band während der Einrichtung vorübergehend deaktiviert werden.
Zweitens: Verwenden Sie ein Passwort ohne problematische Sonderzeichen und prüfen Sie, dass das Netz mit WPA2 läuft. Drittens: Richten Sie die Antenne nach oben aus und schließen Sie den Wechselrichter nicht in einen Metallschrank ein, der wie ein Faradayscher Käfig wirkt. Bleibt die Verbindung danach instabil, ist der Wechsel auf das Ethernet-Modell ZSM-ETH-EXT die endgültige Lösung.
Was Sie überwachen können
- Momentan-, Tages-, Monats- und Gesamtertrag der Anlage
- Eigenverbrauch und Netzbezug, sofern ein Meter installiert ist
- Ladezustand und Zyklen der Batterie bei Hybrid-Wechselrichtern
- Alarme und Fehlercodes mit Push-Benachrichtigung in der App
- Ferndiagnose und Firmware-Updates über den ZCS-Support
Häufige Fragen
Woher weiß ich, ob ich den ZSM-WIFI-EXT oder den ZSM-WIFI-USB brauche?
Schauen Sie unter den Wechselrichter, wo die Kommunikationsanschlüsse sitzen. Ein runder Schraubsteckverbinder steht für den RS232-Port und damit für das EXT-Modell. Ein rechteckiger USB-Slot steht für das USB-Modell. Die beiden Adapter haben unterschiedliche mechanische Anschlüsse und lassen sich nicht gegeneinander tauschen.
Funktioniert er mit einem 5-GHz-WLAN?
Nein, das Modul verbindet sich ausschließlich mit 2,4-GHz-Netzen, wie nahezu alle PV-Monitoringgeräte. Sendet der Router 2,4 und 5 GHz unter demselben Netznamen, legen Sie eine eigene 2,4-GHz-SSID an oder deaktivieren Sie das 5-GHz-Band während der Konfiguration vorübergehend.
Welche Reichweite hat das WLAN des Adapters?
Die externe Antenne bietet eine große Reichweite, die nutzbare Entfernung hängt jedoch von Wänden und Routerposition ab. In einer normalen Wohnung ist die Verbindung ein bis zwei Räume entfernt zuverlässig. Sitzt der Wechselrichter in Garage, Keller oder Metallschrank, empfiehlt sich das Ethernet-Modell oder ein WLAN-Repeater in Gerätenähe.
Ist für die Daten in der App ein Abo nötig?
Nein. Die ZCS Azzurro App für iOS und Android sowie das Webportal sind kostenlos: Konto anlegen, Anlage mit der Seriennummer des Adapters registrieren, fertig. Die Daten aktualisieren sich automatisch, die vollständige Ertragshistorie bleibt abrufbar.
Muss ich den Adapter bei einem Routerwechsel neu konfigurieren?
Ja, das neue WLAN und das zugehörige Passwort müssen erneut eingetragen werden, da der Adapter SSID und Zugangsdaten speichert. Das geschieht über die Webseite des Moduls oder die App: Anlage im Portal und Datenhistorie bleiben erhalten, nur die Verbindung zum lokalen Netz ändert sich.
