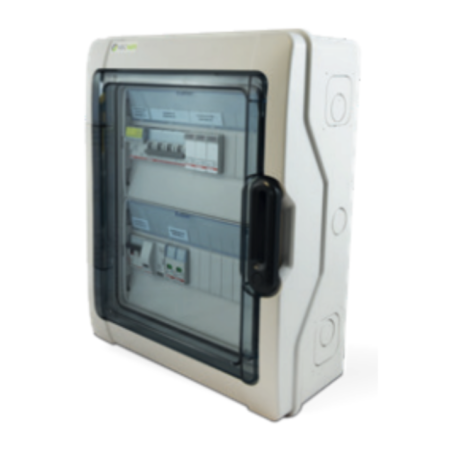

SecSun UBM-57260.1 PV-Schaltschrank AC/DC 3kW 1 String
Der SecSun UBM-57260.1 ist ein AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 3 kW, 1 String bei 1000 VDC: integrierte Leitungsschutz-, Fehlerstrom- und Überspannungsschutzeinrichtungen. IP65, Klasse II, konform mit EN 61439.
Der SecSun UBM-57260.1 ist ein vorverdrahteter AC/DC-Schaltschrank (String-Box) für einphasige Photovoltaikanlagen bis 3 kW mit 1 String bei 1000 VDC. Er vereint die Trenn- und Schutzeinrichtungen — Leitungsschutzschalter, Fehlerstromschutz und Überspannungsableiter — zwischen den PV-Modulen, dem Wechselrichter und dem Netz in einem einzigen IP65-Gehäuse.
Wofür dient der UBM-57260.1?
Er ist die Einstiegsversion mit einem String der Reihe: für eine kompakte einphasige Anlage bietet er, bereits verdrahtet und nach CEI EN 61439-1/2 zertifiziert, die String-Trennung, den Überstromschutz und den Überspannungsschutz auf der DC- und AC-Seite, ohne die Einzelgeräte vor Ort zu montieren.
Technische Daten
| Modell | SecSun UBM-57260.1 |
| Konfiguration | Einphasig, 3 kW, 1 String |
| DC-Seite | 1000 VDC; Sicherungslasttrenner und Überspannungsableiter |
| AC-Seite | FI/LS-Schalter (RCBO) und Überspannungsableiter |
| Schutzart | IP65, Schutzklasse II |
| Norm | Konformitätserklärung CEI EN 61439-1/2 |
Häufige Fragen
Wofür dient ein Schaltschrank?
Er vereint die Trenn- und Schutzeinrichtungen zwischen Modulen, Wechselrichter und Netz in einem einzigen zertifizierten Gehäuse, schützt die Geräte und ermöglicht die Freischaltung an einem einzigen Punkt für eine sichere Wartung.
Reicht ein String für meine Anlage?
Der UBM-57260.1 ist für einen einzelnen String bis 3 kW ausgelegt. Wenn Ihr Generator zwei Strings oder zwei Ausrichtungen nutzt, wählen Sie die 2-String-Version der Reihe.
Kann er im Freien installiert werden?
Ja. Die Schutzart IP65 schützt vor Staub und Strahlwasser; die Installation geschützt vor direkter Sonneneinstrahlung und extremen Temperaturen wird empfohlen.
Wer sollte ihn installieren?
Installation und Anschluss müssen von einer qualifizierten Elektrofachkraft unter Beachtung der Polaritäten, Anzugsdrehmomente und der geltenden Vorschriften ausgeführt werden.
