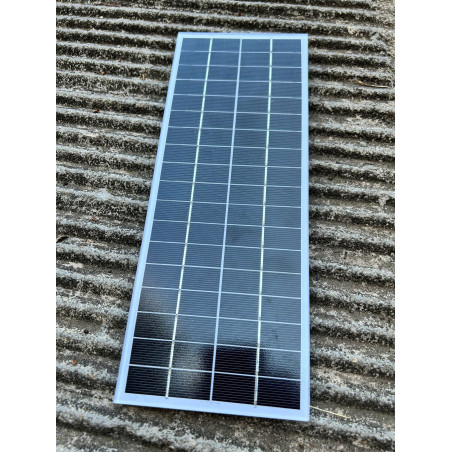

Monokristallines 18V-Solarmodul 310x120 mm weiß
Monokristallines Photovoltaik-Sondermodul für MR WATT mit angegebener Nennspannung von 18 V, Abmessungen 310x120 mm und einer tatsächlichen Modulstärke von etwa 5 mm. Es besitzt gehärtetes Glas, eine weiße Rückseite und eine einfache rückseitige Anschlussdose ohne IP65-Klassifizierung.
Es handelt sich um Restbestand aus einer früheren MR WATT Produktion, der im Outlet zum Einstandspreis angeboten wird. Ein rückseitiges Typenschild fehlt; Pmax, Vmp, Imp, Voc und Isc sind nicht verfügbar und müssen vor dem Anschluss an Batterie, Regler oder Verbraucher geprüft werden.
Das MW_31018 ist ein kundenspezifisches monokristallines 18-V-Photovoltaikmodul, das nach MR WATT Vorgaben im schmalen Format 310x120 mm gefertigt wurde. Es wurde für kleine Gleichstromprojekte, Prototypen, Überwachungssysteme, Modellbau und Schulungsanwendungen entwickelt, bei denen kompakte Abmessungen, Frontglas und eine weiße Rückseite gefragt sind.
Das Produkt stammt aus einer früheren kundenspezifischen MR WATT Produktion und wird im Outlet zum Einstandspreis angeboten, solange der Vorrat reicht. Es ist kein aktuelles Standardmodul mit öffentlich verfügbarem Datenblatt: Auf der Rückseite befindet sich kein technisches Typenschild und einige für die Systemauslegung notwendige elektrische Werte sind nicht verfügbar.
Wichtige Hinweise vor dem Kauf
- Die angegebene kommerzielle Nennspannung beträgt 18 V, die Ausgangsspannung ist jedoch nicht geregelt.
- Das Modul misst 310x120 mm und ist tatsächlich etwa 5 mm stark.
- Die in den PrestaShop-Logistikdaten angegebenen 3 cm beziehen sich auf die Verpackung, nicht auf die Modulstärke.
- Die rückseitige Anschlussdose ist eine einfache j-box und nicht nach IP65 klassifiziert.
- Ein rückseitiges Typenschild mit Pmax, Vmp, Imp, Voc und Isc ist nicht vorhanden.
- Bei Außenanwendung muss das Modul geschützt montiert werden und darf nicht dauerhaft direktem Wasser oder Staunässe ausgesetzt sein.
Bestätigte Daten des MW_31018
| MR WATT Referenz | MW_31018 |
| Herkunft | Kundenspezifische Fertigung für MR WATT |
| Zelltechnologie | Monokristallin |
| Angegebene Nennspannung | 18 V |
| Modulabmessungen | 310x120 mm |
| Tatsächliche Modulstärke | Etwa 5 mm |
| Logistikabmessungen im Katalog | 310x120x30 mm einschließlich Verpackung |
| Kataloggewicht | Etwa 0,37 kg |
| Frontschutz | Gehärtetes Glas |
| Rückseite | Weiß |
| Anschluss | Einfache rückseitige Anschlussdose |
| Schutzart der Anschlussdose | Nicht IP65 |
| Technisches Typenschild | Nicht vorhanden |
| Pmax, Vmp, Imp, Voc und Isc | Für diese frühere Produktion nicht verfügbar |
Warum keine Leistung in Watt angegeben wird
Die Angabe 18 V allein erlaubt keine Berechnung der Modulleistung. Dafür sind mindestens Spannung und Strom am Maximum-Power-Point oder eine kontrollierte Strom-Spannungs-Messung erforderlich. Ohne ursprüngliches Typenschild und Datenblatt wäre es irreführend, einen Pmax-Wert anhand optisch ähnlicher Produkte zuzuordnen.
Auch die Spannung ändert sich mit Einstrahlung, Temperatur und angeschlossener Last. Die Leerlaufspannung kann über dem Nennwert liegen, während die Betriebsspannung von der angeschlossenen Elektronik abhängt. Das Modul ist daher keine geregelte 18-V-Stromversorgung.
Empfohlene Anwendungen
- Elektronikprototypen und Laborversuche.
- Verbrauchsarme Sensoren und Umweltüberwachung.
- Schulungsversuche zum photovoltaischen Effekt.
- Modellbau, Robotik und Maker-Projekte.
- Kleine Leuchten oder DC-Systeme mit eigener Batterie und Regelung.
- Geschützte Versuchsanlagen, bei denen die elektrischen Werte vor der Nutzung gemessen werden.
Die Eignung für einen Verbraucher lässt sich nicht allein aus der Nennspannung ableiten. Entscheidend sind auch der tatsächlich verfügbare Strom, die Leistungsaufnahme, eine eventuell verwendete Batterie und die Grenzen des Wandlers oder Ladereglers.
Richtiger Anschluss
| Anwendung | Erforderliche Komponente |
| 12-V-Nennbatterie | Kompatibler Laderegler, ausgelegt nach Prüfung von Voc, Vmp und Strom |
| USB-Ausgang oder Powerbank | DC-DC-Wandler oder USB-Regler mit geeignetem Eingangsbereich |
| Sensor oder Elektronik mit fester Spannung | Spannungsregler und bei Bedarf ein eigener Energiespeicher |
| Mehrere Module in Reihe oder parallel | Vorherige Messung von Voc und Isc, Polaritätskontrolle und Prüfung der Reglergrenzen |
Das Modul darf nicht direkt an eine Batterie oder empfindliche Elektronik angeschlossen werden. Da keine vollständigen Moduldaten vorliegen, müssen vor der endgültigen Integration elektrische Messungen mit geeigneten Instrumenten und Prüflasten durchgeführt werden.
Montage und Schutz der Anschlussdose
Das gehärtete Glas schützt die Zellen, die einfache rückseitige Anschlussdose ist jedoch nicht IP65. Das Modul darf deshalb nicht als dauerhaft wetterfestes Außenmodul angeboten oder eingesetzt werden.
- Vor Schlagregen, Spritzwasser und Staunässe geschützt montieren.
- Kabelausgänge und Verbindungen passend zur tatsächlichen Umgebung schützen.
- Das Glas nicht biegen und das Modul nicht an Punkten klemmen, die mechanische Spannungen erzeugen.
- Polarität beachten und die notwendigen Schutzgeräte in den Stromkreis einbauen.
- Rückseitige Belüftung ermöglichen und dauerhafte Teilverschattung vermeiden.
- Die Befestigung vor mobilen oder vibrationsbelasteten Anwendungen prüfen.
Warum das Modul im MR WATT Outlet angeboten wird
Das Modul ist Restbestand aus einer früheren Sonderproduktion, die MR WATT in Auftrag gegeben hat. Es wird zum Einstandspreis verkauft, solange der Vorrat reicht. Die Outlet-Einstufung dient somit dem Abverkauf einer früheren Produktion und steht nicht für eine aktuelle Fertigungsserie oder ein aktualisiertes Datenblatt.
Vor der Bestellung sollte geprüft werden, ob Format, weiße Rückseite, einfache Anschlussdose und die fehlenden vollständigen Elektrodaten zum vorgesehenen Projekt passen.
Häufig gestellte Fragen
Wie viele Watt erzeugt das MW_31018?
Die Nennleistung ist nicht verfügbar, weil diese frühere Produktion kein rückseitiges Typenschild und kein wiederbeschaffbares Datenblatt besitzt. Die Leistung muss gemessen werden und kann nicht allein aus den 18 V abgeleitet werden.
Ist das Modul 3 cm dick?
Nein. Das Modul selbst ist etwa 5 mm stark. Die 3 cm im Katalog sind die für den Versand verwendete Verpackungstiefe.
Ist die Anschlussdose wasserdicht und IP65?
Nein. Es handelt sich um eine einfache Anschlussdose ohne IP65-Klassifizierung. Für den Außeneinsatz sind Schutz vor Wasser, Spritzwasser und Staunässe sowie ein geeignet geschütztes Kabel- und Montagesystem erforderlich.
Kann es eine 12-V-Batterie laden?
Das kann erst nach Messung von Voc, Vmp und Strom beurteilt werden. Zusätzlich ist ein Laderegler erforderlich, der zur Batteriechemie und zu den realen Modulwerten passt.
Warum wird das Produkt im Outlet verkauft?
Es ist Restbestand einer kundenspezifischen Produktion für MR WATT und wird zum Einstandspreis angeboten, solange der Vorrat reicht.
