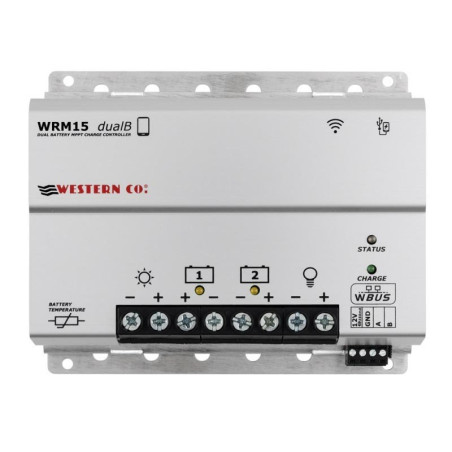

MPPT-Laderegler von Western Co., DUO 15A, für zwei Batterien

Der WRM-15 DualB Laderegler ist speziell dafür entwickelt, an Bord von Booten oder Wohnmobilen verwendet zu werden, wo zwei Batterien vorhanden sind: die erste ist für die Versorgung der Bordelektronik vorgesehen und die zweite für das Starten und die Motorfunktionen.

WRM15-DualB gibt normalerweise der Ladung der Batterie 1 (Borddienste) Priorität und wird danach auch die Batterie 2 (Startbatterie) verwalten.

Batterie 2 wird jedoch ständig überwacht und, falls ihre Spannung unter das Mindestniveau fällt, wird sie sofort wieder aufgeladen.

Um die Ladung beider Batterien ohne Motorstart sowohl während der Stillstandszeiten mit Passagieren an Bord als auch während der Stilllegungszeiten ohne Personen an Bord zu gewährleisten, wird empfohlen, die Größe des an das Bordnetz angeschlossenen Photovoltaikmoduls angemessen zu dimensionieren.

Der WRM15-DualB implementiert einen MPPT (Maximum Power Point Tracking) Step-Down-Ladekreis, der die maximale Ladepower vom Photovoltaik-Modul bei jedem Solarmodul garantiert, das eine maximale Leistungsspannung (Vmp) aufweist, die höher als die Batteriespannung ist und die in die maximal zulässige Spannungsgrenze (Voc) unter 100V fällt.

Der WRM15-DualB wird über eine Android/iOS-APP überwacht, die sich über Bluetooth® verbindet, um den internen Betriebsstatus anzuzeigen und einige Funktionen einzustellen.

KONFIGURIERBARE PARAMETER

- Batterietyp: Seal (Agm - Gel) / Flood / Lithium

- Low-Battery-Spannung: von 10.8V bis 12.2V

- Reconnect-Spannung (nach Low-Battery): von 12.V bis 13.8V

- Tag-Erkennungsspannung: von 2.4V bis 9.6V

- Nacht-Erkennungsspannung: von 1.6V bis 8.8V

- Float-Spannung: von 13.2V bis 14.4V

- Zeit der Absorptionsphase: von 1.0 h bis 4.0 h

- Lastmanagement: immer an / nur Tag / nur Nacht / von 1 bis 16 Stunden nach Sonnenuntergang

TECHNISCHE MERKMALE

MPPT-Technologie (Maximum Power Point Tracker)

Doppelbatteriemanagement: Ladepriorität bei der Primärbatterie (Dienste) und dann bei der Sekundärbatterie (Start)

Umfangreicher Spannungsbereich des Photovoltaikmoduls: Vpan Max 100V

Maximale Modulleistung 250Wp für 12V Batterien und 500Wp für 24V Batterien

Einstellbare Batterietypen: verschlossene AGM- oder GEL-Batterien, offene Säurebatterien und Lithiumbatterien.

Temperaturkompensierte Ladespannung

Automatische Erkennung von 12/24V Batterien 18 Lastverwaltungsprogramme

Kommunikationsport Modbus über RS485 (bereitgestellt von Western CO. Kommunikationsprotokoll WBUS)

Drahtlose Fernsteuerung über Bluetooth und Android/iOS-Anwendung USB-Port

Schutz gegen Batteriepol-Verkehrung

Schutz gegen Tiefentladung der Batterie

Übertemperaturschutz

Überlastschutz Metallgehäuse IP20
