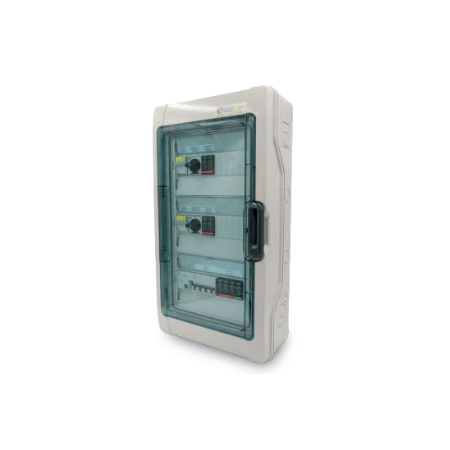

UBT-57260.2 | PV-Schalttafel 10 kW IP65 – MR WATT
UBT-57260.2 PV-Schalttafel 10 kW IP65 — AC/DC-Schutz- und Generatoranschlusskasten. Prüfen Sie vor der Bestellung die vollständige Modellbezeichnung, die Nennwerte und die Systemkompatibilität.
Die UBT-57260.2 ist eine dreiphasige AC/DC-Schalttafel für Photovoltaikanlagen bis 10 kW. Sie führt zwei unabhängige Stränge geordnet zusammen und unterstützt mit integrierten Schutzkomponenten und Überspannungsschutz einen sicheren, wartungsfreundlichen Anlagenaufbau.
UBT-57260.2 PV-Schalttafel 10 kW IP65: Einsatzbereich und Nutzen
Der Schaltschrank bildet eine klar definierte Schnittstelle zwischen PV-Generator, Wechselrichter und Netzseite. Trenn- und Schutzfunktionen erleichtern Wartung und Fehlersuche. Die tatsächliche Auslegung muss immer zu Spannung, Strom, Kurzschlussstrom und Anzahl der angeschlossenen Stränge passen.
Die Produktbezeichnung nennt 1000 VDC, drei Phasen und Schutzart IP65. IP65 beschreibt den Gehäuseschutz unter den vom Hersteller vorgesehenen Montagebedingungen; Kabelverschraubungen, Verschluss und Montageort müssen diese Schutzwirkung erhalten.
Technische Daten und Prüfpunkte für UBT-57260.2 PV-Schalttafel 10 kW IP65
| Produkt | UBT-57260.2 PV-Schalttafel 10 kW IP65 |
| Produkttyp | AC/DC-Schutz- und Generatoranschlusskasten |
| Wichtige Nennwerte | 10 kW, 1000 VDC, 2 unabhängige Stränge, dreiphasig, IP65 |
| Gewicht | 0,5 kg laut Katalog |
| Installation | Elektrofachkraft |
Kompatibilität, Planung und Installation
Prüfen Sie vor dem Kauf den vollständigen Schaltplan, die maximale DC-Spannung, den Strangstrom, die AC-Netzform sowie Typ und Koordination der Schutzorgane. Auch mechanische Anschlüsse und Kabelquerschnitte müssen zur Anlage passen. Eine ähnliche Bezeichnung ist kein Ersatz für den Vergleich mit der Herstellerdokumentation.
Die UBT-57260.2 muss spannungsfrei montiert, eindeutig beschriftet und fachgerecht geerdet werden. Abstände, Belüftung, Leitungsführung und Anzugsmomente sind einzuhalten. Nach der Montage sind Schutzleiter, Polarität, Isolation und Funktion der Trennstellen zu prüfen.
Häufig gestellte Fragen
Wie erkenne ich die richtige Variante?
Vergleichen Sie die vollständige Bezeichnung UBT-57260.2 PV-Schalttafel 10 kW IP65, das Typenschild, die elektrischen Nennwerte, Anschlüsse und Abmessungen mit der Planung oder dem zu ersetzenden Bauteil. Optik und Marke allein reichen für eine sichere Auswahl nicht aus.
Was muss vor der Bestellung geprüft werden?
Prüfen Sie 10-kW-Leistungsklasse, 1000-VDC-Auslegung, zwei unabhängige Stränge, dreiphasigen Anschluss, Schutzart, Kabelquerschnitte und die im Projekt geforderten Schutzgeräte. Ein Foto des Typenschilds oder der Stromlaufplan erleichtert MR WATT die Zuordnung.
Wer darf das Produkt installieren?
UBT-57260.2 PV-Schalttafel 10 kW IP65 sollte von einer qualifizierten Fachkraft nach Herstellerunterlagen und den am Installationsort geltenden Vorschriften installiert oder verarbeitet werden. Vor der Inbetriebnahme sind Verdrahtung, Polarität, Schutzorgane, Anzugsmomente und Konfiguration zu kontrollieren.
Ist eine Montage im Freien möglich?
Nur wenn Schutzart IP65 für die konkrete Umgebung ausreicht und alle Einführungen fachgerecht abgedichtet sind. Direkte Sonneneinstrahlung, Staunässe, aggressive Atmosphäre, Temperaturgrenzen und die vorgeschriebenen Montageabstände sind zusätzlich zu berücksichtigen.
Was ist bei der Lieferung zu kontrollieren?
Kontrollieren Sie Verpackung, Modell, Zubehör und Gehäuse von UBT-57260.2 PV-Schalttafel 10 kW IP65 auf Übereinstimmung und sichtbare Schäden. Beschädigte elektrische Komponenten dürfen nicht angeschlossen oder in Betrieb genommen werden; Unterlagen und Typenschild sollten für die spätere Wartung aufbewahrt werden.
