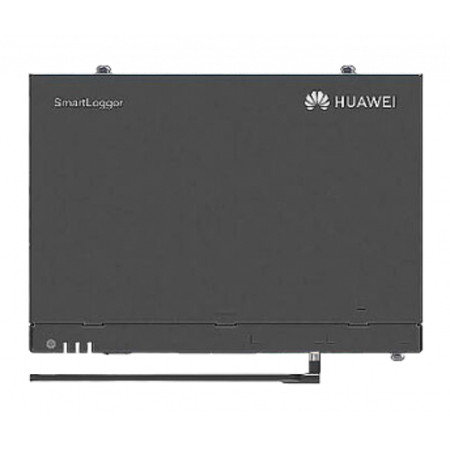

Huawei SmartLogger 3000A01EU (Note: This is a product name and does not require translation. If you need a description or furth
Der Huawei SmartLogger 3000A01EU ist der professionelle Datenlogger für die zentrale Überwachung von Photovoltaikanlagen mit bis zu 80 Geräten (SUN2000 Wechselrichter, Sensoren, LUNA2000 Batterien). Er integriert 4G-, Ethernet WAN/LAN-Konnektivität und 3 RS485-Ports, unterstützt die Protokolle Modbus-TCP und IEC 60870-5-104, verfügt über einen integrierten Webserver und eine Zero-Export-Funktion. Wandmontage, DIN-Schienenmontage oder Tischaufstellung möglich. Version ohne PLC/MBUS-Modul: Für die Version mit PLC siehe SmartLogger 3000A03EU.
Der Huawei SmartLogger 3000A01EU ist das von Huawei entwickelte Datenakquisitions- und zentrale Managementsystem für mittelgroße und große Photovoltaikanlagen. Kompatibel mit dem FusionSolar-Ökosystem ermöglicht er die Echtzeitüberwachung, Fern-Diagnose und die fortschrittliche Steuerung der Produktion von bis zu 80 angeschlossenen Geräten, darunter SUN2000-Wechselrichter, LUNA2000-Batterien, SmartGuard und Leistungssensoren.
Warum den SmartLogger 3000A01EU wählen?
In einer Photovoltaikanlage mit mehreren Wechselrichtern ist der Data Logger die zentrale Sammelstelle aller Produktionsdaten und das Instrument zur Steuerung der Einspeiseleistung ins Netz. Der SmartLogger 3000A01EU bietet mehrfache Konnektivität (4G, Ethernet, RS485), einen integrierten Webserver, der von jedem Browser ohne zusätzliche Software zugänglich ist, sowie native Unterstützung für die Zero-Export-Funktion (Begrenzung der Netzeinspeisung), eine immer häufiger von italienischen Stromversorgern geforderte Anforderung. Die Konfiguration erfolgt über die Huawei FusionSolar-App via Wi-Fi, ohne dass ein Notebook vor Ort erforderlich ist.
Technische Daten SmartLogger 3000A01EU
| Verwaltbare Geräte | Bis zu 80 (Wechselrichter, Batterien, Sensoren, Optimierer) |
| WAN | 1x WAN Gigabit Ethernet 10/100/1000 Mbps |
| LAN | 1x LAN Gigabit Ethernet 10/100/1000 Mbps |
| RS485 | 3x COM (1200/2400/4800/9600/19200/115200 bps), bis zu 1000 m |
| Integriertes 4G | LTE FDD B1/B2/B3/B4/B5/B7/B8/B20, DC-HSPA+, GSM/GPRS/EDGE |
| PLC/MBUS | NICHT unterstützt (Version A01EU) — siehe A03EU für PLC |
| Digitale/analoge I/O | 4x DI, 2x DO (12V 100mA), 4x AI |
| Ethernet-Protokolle | Modbus-TCP, IEC 60870-5-104 |
| RS485-Protokolle | Modbus-RTU, IEC 60870-5-103, DL/T645 |
| Webserver | Integriert (Zugriff über lokalen oder entfernten Browser) |
| USB | 1x USB 2.0 |
| App-Inbetriebnahme | FusionSolar via Wi-Fi |
| Status-LEDs | 3x (RUN, ALARM, 4G) |
| Stromversorgung | AC 100-240V 50/60Hz oder DC 12V/24V |
| Verbrauch | Typisch 8W, max. 15W |
| Betriebstemperatur | -40 bis +60 Grad C |
| Luftfeuchtigkeit | 5%-95% ohne Kondensation |
| Max. Höhe | 4000 m s.l.m. |
| Schutzart | IP20 (Innenmontage) |
| Abmessungen | 225 x 160 x 44 mm (ohne Halterungen und Antenne) |
| Gewicht | 2 kg |
| Montage | Wandmontage, auf DIN-Schiene, Tischgerät |
| Überspannungsschutz | Integriert |
Unterschied zwischen SmartLogger 3000A01EU und 3000A03EU
Beide Modelle unterstützen bis zu 80 Geräte und verfügen über die gleichen physischen Schnittstellen, unterscheiden sich jedoch beim PLC-Kommunikationsmodul: Die Version A01EU enthält kein PLC/MBUS-Modul, das für die Verbindung mit Wechselrichtern über Powerline (bestehende Elektroverkabelung) erforderlich ist. Die Version A03EU enthält das PLC-Modul und ist für Anlagen vorgesehen, bei denen keine RS485-Kabel zwischen Logger und Wechselrichtern verlegt werden können. Wenn die Wechselrichter über RS485 oder Ethernet erreichbar sind, ist die Version A01EU ausreichend und in der Regel kostengünstiger.
Lieferumfang
- SmartLogger 3000A01EU
- AC/DC-Netzteil
- Montageset (Wand-/DIN-Schienenhalterungen)
- Externe 4G-Antenne
- Schnellstartanleitung
Häufig gestellte Fragen
Wie viele Wechselrichter kann der SmartLogger 3000A01EU verwalten?
Der SmartLogger 3000A01EU verwaltet bis zu 80 angeschlossene Geräte, darunter Huawei SUN2000-Wechselrichter, LUNA2000-Batterien, SmartGuard und Leistungssensoren. Es können bis zu 30 Geräte pro RS485-COM-Port angeschlossen werden. Für größere Anlagen ist der SmartLogger 3000B verfügbar, der bis zu 150 Geräte unterstützt.
Unterstützt der SmartLogger 3000A01EU die Zero-Export-Funktion?
Ja. Der SmartLogger 3000A01EU beinhaltet ein intelligentes Zero-Export-Steuerungssystem, das die Leistung der Wechselrichter automatisch regelt, um eine Netzeinspeisung zu vermeiden. Diese Funktion wird von vielen italienischen Netzbetreibern (z. B. E-Distribuzione) für Anlagen ohne unbeschränkte Einspeisegenehmigung gefordert. Zur Aktivierung muss ein Energiezähler an die AI/DI-Anschlüsse des Loggers angeschlossen werden.
Wie erfolgt die Inbetriebnahme des SmartLogger 3000A01EU?
Die Konfiguration erfolgt über die Huawei FusionSolar-App, verfügbar für iOS und Android, indem man sich per Wi-Fi mit dem Logger verbindet. Alternativ kann ein Notebook über den LAN-Port angeschlossen werden. Der Assistent in der App erkennt automatisch die über RS485 angeschlossenen Wechselrichter und ermöglicht die Inbetriebnahme in wenigen Minuten ohne zusätzliche Software.
Brauche ich die Version A01EU oder A03EU mit PLC?
Wenn die SUN2000-Wechselrichter über RS485-Kabel (Entfernung unter 1000 m) oder Ethernet erreichbar sind, ist die Version A01EU ausreichend. Die Version A03EU mit PLC-Modul wird nur benötigt, wenn keine RS485-Kabel verlegt werden können und die bestehende Elektroverkabelung als Kommunikationskanal (Powerline) genutzt werden soll. Für Wohn- und Gewerbeanlagen mit eigener Verkabelung ist A01EU die richtige und wirtschaftlichere Wahl.
Ist der SmartLogger 3000A01EU mit der FusionSolar Cloud kompatibel?
Ja. Der SmartLogger 3000A01EU ist nativ in die FusionSolar-Cloud-Plattform von Huawei integriert, die über Browser und mobile App zugänglich ist. Nach dem Anschluss über 4G oder Ethernet WAN sendet er automatisch die Produktionsdaten in die Cloud, was die Fernüberwachung der Anlage, das Alarmmanagement und die Erstellung von Ertragsberichten ermöglicht.
